锤式破碎机具体构架锤体等问题解析

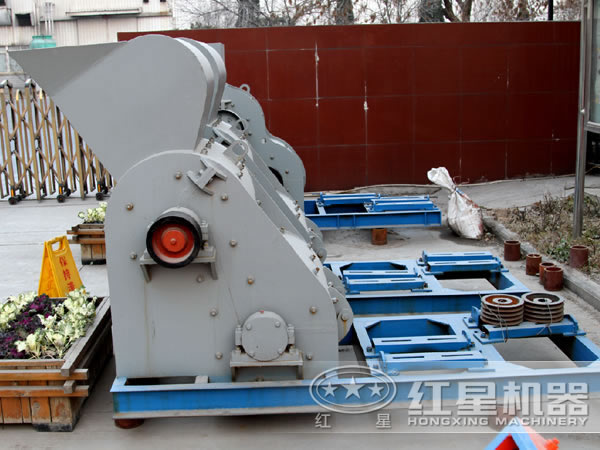

锤式破碎机主要由机壳、转子、算条、打击板等部件组成，机壳分上下两部分，系钢板焊接件，机壳内壁镶有高锰钢衬板，衬板磨损后可以更换。

单转子锤式破碎机

l、机充；2、转子；3、界条；4、打击板；5、弹性联轴肠

破碎机的主轴上安装有数排挂锤体。在其圆周的销孔上贯穿着销轴，用销轴将锤子铰接在各排挂锤体之间，锤子磨报后可调换工作面。挂锤体上开有两圈销孔，销孔中心至回转轴心的距离是不同的，用来调整锤子和葬条之间的间隙．为了防止挂锤体和锤子的轴向京动，在挂锤体两端用压紧锤盘和锁紧螺母固定。转于两端支承在滚动轴承上，轴承用螺栓固定在机亮上。主轴和电动机用弹性联轴器直接连接。为了使转子运转平稳，主轴的一端装有一个飞轮。

圆弧状卸料筛条安装在转子下方，葬条的两端装在横梁上，外面的典条用压板压紧，界条排列方向和转子运动方向垂直。算条间隙由算条中间凸出部分形成。为了便于物料排出．算条缝隙向下逐步扩大。同时还向转子回转方向倾斜,同时更有利于我们锤式破碎机的发展,河南红星机器24小时热线：0371-67772626！
