颚式破碎机

颚式破碎机

优势 深腔破碎、高产节能、运行稳、噪音小。

进料粒度:≤1500mm

生产能力:1-2200t/h

总重量:0.8-15.6t

电话咨询电话咨询

颚式破碎机介绍


颚式破碎机生产现场

颚式破碎机是当前需求量相当大的设备,它可以对许多种物料进行破碎加工,具有生产能力大、工作效率高、操作简单、运行平稳等众多优势,是当前颇受用户欢迎的破碎设备,本文从以下几个方面来详细的介绍这款设备:

颚式破碎机应用领域

颚式破碎机展示

德版颚式破碎机

颚式破碎机_PE-1600×2100

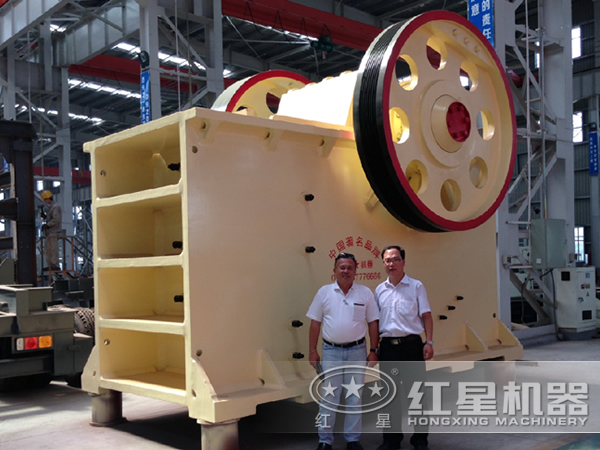

颚式破碎机_PE-900×1060

颚式破碎机工作原理

在颚式破碎机设备上有两块颚,就是动颚与静颚。动颚悬挂在偏心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。

颚式破碎机工作原理

颚式破碎机部件介绍

颚式破碎机部件介绍

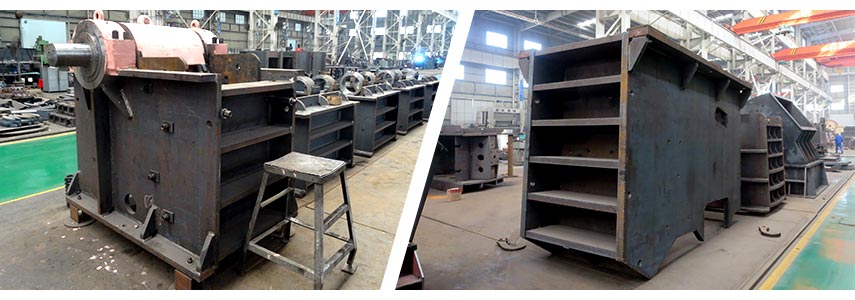

1、机架

机架对于颚式破碎机来说是非常重要的,其主要是是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

颚式破碎机机架

2、颚板和侧护板

颚板和侧护板是颚式破碎机中缺一不可的部件,定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

颚式破碎机颚板

3、传动件

偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

颚式破碎机传动件

4、调节装置

颚破的调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

颚式破碎机调节装置

5、飞轮

颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。

颚式破碎机飞轮

6、润滑装置

颚式破碎机偏心轴轴承通常采用集中循环润滑,偏心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使偏心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

:河南红星机器是一家大型的颚破生产厂家,是专业生产颚式破碎机的厂家,可以为用户提供场地的规划、生产方案、工艺流程的设计,还有后期的安装、调试、用户的培训等等操作,红星的颚破实行三包,整机保修一年,并长期供应相关配件,为用户提供优惠的颚破报价,详情可以拨打0371-67772626进行了解。

颚式破碎机技术参数

型号 最大进料粒度 (mm) 处理能力(t/h)
PE 150×250 125 1-3
PE 200×300 180 2-6
PE 200×350 180 3-10
PE 250×400 210 5-21
PE 400×600 340 16-64
PE 500×750 425 40-110
PE 600×750 500 80-240
PE 600×900 500 50-160
PE 750×1060 630 110-320
PE 900×1200 750 220-380
PE 1200×1500 1020 400-1000
PE 1500×1800 1200 500-1200
PEX 150×750 120 8-25
PEX 250×750 210 13-35
PEX 250×1000 210 16-52
PEX 250×1200 210 20-61
PEX 300×1300 250 16-105

注:产量根据不同物料,进料粒度等因素其结果将有所不同
