红星减轻陶粒砂回转窑齿轮的过度磨损的方案

陶粒砂回转窑是回转窑中的精英设备，其磨损度也是超于其他设备的，但是在使用中一旦回转窑的齿轮出现过度磨损就会造成一定的影响与危害，为减轻陶粒砂回转窑齿轮的过度磨损红星做出一些解决方案。

借助该小齿轮优良的自动调位性能与齿圈的齿面保持近100％的齿面接触。陶粒砂回转窑自动调位小齿轮，为这种自动调位小齿轮。核小齿轮内孔的中段有内齿，而小齿轮轴上齿顶为弧线的外齿强人小齿轮孔的内齿齿槽中，互相啮合。丁作时．经啮合的内外齿将转矩从小齿轮轴传递到小齿轮上，从而驱动装于陶粒砂回转窑上的大齿圈。小齿轮是靠布置在其内齿两侧的两个半球面环与轴丘的两个半球面座配合来文现在轴上的支撑和调位的。这两个半球面环通过用螺钉与小齿轮体端面团连的两个凄简来实现轴向固定。小齿轮内部通过圆周亡均布的六个径向孔注入润滑油来润滑。对于现有陶粒砂回转窑的传动结构，通过更换小齿轮可以延长旧齿圈的寿命。由于不需要更换大齿圈，经济上较节省。

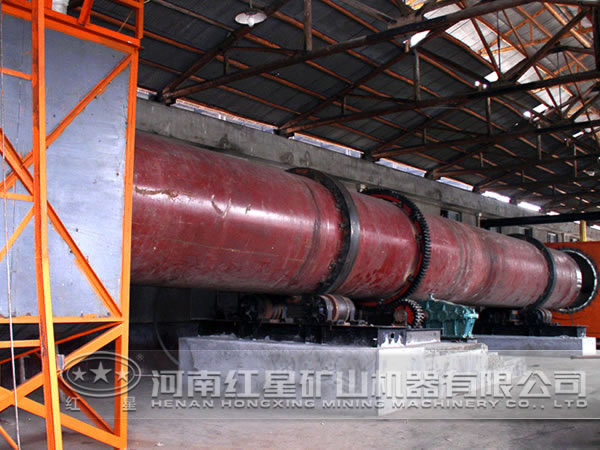

在大陶粒砂回转窑中。驱动装置采用托轮直接驱动．来代替小齿轮一大齿圈的传统传动方式。根据需要，在窑入口侧的轮带处可设置两个驱动托轮或—个驱动托轮。当然，轮带与窑体的连接也要改为新型的齿槽式固定方式。当采用双托轮驱动时，内一个电子控制系统来调整两个驱动托轮的同步.河南红星机器24小时热线：0371-67772626
